При планировании новой линии по производству вращающейся печи для керамзита большинство покупателей в первую очередь спрашивают: «Сколько стоит вращающаяся печь для керамзита?» или «Какова суточная производительность в кубических метрах?» Однако в реальных проектах факторы, определяющие возможность долгосрочной стабильной работы линии и производства качественного керамзита, включают не только цену печи. К ним относятся: тип и физико-химические свойства сырья, процесс гранулирования, режим обжига, условия топливоснабжения, а также соответствие вспомогательного оборудования.
Разные виды сырья для керамзита – глина, сланец, зола-унос, осадок и различные хвосты – требуют разных подходов к переработке. Аналогично, обжиг для производства строительного керамзита, фильтрующих материалов для очистки воды или керамзита для садоводства предъявляет разные требования к температурному профилю, времени пребывания и режиму охлаждения.
Таким образом, выбор вращающейся печи для керамзита не может основываться исключительно на планируемой производительности для определения размеров корпуса. Сначала следует ответить на несколько вопросов:
Является ли сырьё природным минералом (глина/сланец) или промышленным отходом (зола-унос/осадок/хвосты)? Каковы пластичность, потери при прокаливании и способность к вспучиванию материала?
Целевой продукт – строительный легкий заполнитель, фильтрующий материал для очистки воды или керамзит для садоводства? Каковы требования к насыпной плотности, прочности на сжатие и водопоглощению?
Какой масштаб производства требуется? 3 кубических метра в час или 18 кубических метров в час?
Каковы условия топливоснабжения? Доступны ли твёрдое топливо (уголь), жидкое топливо или газообразное топливо?
Требуется ли предварительная обработка сырья (измельчение, гранулирование)? Как следует комплектовать вспомогательное оборудование, такое как тарельчатые грануляторы и окомкователи?
Данная статья посвящена вращающимся печам для керамзита и полным линиям обжига, охватывая основные принципы вспучивания керамзита, применимое сырье, типовую технологическую схему, конфигурацию оборудования, факторы выбора, а также информацию, необходимую перед запросом коммерческого предложения.
I. Что такое вращающаяся печь для керамзита
Вращающаяся печь для керамзита – это вращающееся цилиндрическое устройство, используемое для непрерывного высокотемпературного вспучивания и обжига сырых гранул керамзита. Сформованные гранулы поступают с более высокой стороны корпуса печи (хвостовая часть) и, по мере вращения наклонного корпуса, непрерывно перемещаются и движутся к разгрузочному концу (головная часть печи), одновременно осуществляя противоточный теплообмен с высокотемпературными дымовыми газами. В условиях высоких температур (850-1200°C) вспучивающие компоненты (железо, углерод и т.д.) внутри сырых гранул вступают в окислительно-восстановительные реакции, выделяя газы, которые вызывают увеличение объёма гранул, в результате чего образуется керамзит с пористой структурой внутри и остеклованной поверхностью.
В отличие от обычного оборудования для обжига, основная задача вращающейся печи для керамзита – обеспечить быстрое повышение температуры и вспучивание гранул. Согласно механизму вспучивания керамзита, глинистые материалы с хорошей способностью к вспучиванию почти не расширяются при медленном нагреве до температуры вспучивания, но достигают хорошего вспучивания при быстром нагреве[citation:страница информации об оборудовании]. Поэтому основной принцип обжига керамзита заключается в следующем: гранулы следует умеренно и медленно нагревать в зоне сушки и предварительного подогрева для предотвращения растрескивания и быстро нагревать в высокотемпературной зоне печи для достижения идеального эффекта вспучивания.
Следует отметить, что в данной статье основное внимание уделяется интегрированным или раздельным системам «сушка/предварительный подогрев + обжиг» вращающихся печей для керамзита – это в настоящее время наиболее широко применяемая схема непрерывного обжига в производстве керамзита. Температура обжига во вращающейся печи для керамзита обычно составляет 850-1200°C, что близко к обжигу известняка (900-1200°C), но отличается от обжига цементного клинкера (выше 1450°C). Конструкция оборудования должна разрабатываться специально для конкретных требований вспучивания керамзита и не может быть напрямую адаптирована из других областей применения.
II. Что происходит при обжиге керамзита
1. Химические основы вспучивания керамзита
Основной принцип производства керамзита основан на механизме высокотемпературного вспучивания: при высоких температурах внутри сырых гранул образуются газы, а на поверхности формируется расплавленная стекловидная оболочка. Газы оказываются запертыми внутри, формируя пористую структуру и обеспечивая лёгкость материала.
Условия вспучивания:
Требования к составу сырья: сырьё для керамзита должно содержать适量的 вспучивающие компоненты – газообразующие вещества (Fe₂O₃, углерод и т.д.) и плавни (SiO₂, Al₂O₃ и т.д.). При высоких температурах Fe₂O₃ восстанавливается углеродом до FeO с одновременным выделением CO₂, CO и других газов; плавни при высоких температурах образуют жидкую фазу, которая encapsulate газы.
Контроль скорости нагрева: быстрый нагрев является ключевым фактором – гранулы должны быстро проходить диапазон температур вспучивания в высокотемпературной зоне, чтобы газообразование и образование жидкой фазы происходили同步но, и газы оказывались запертыми внутри гранул.
Диапазон температур: температура вспучивания обычно составляет 950-1150°C, при этом оптимальная температура вспучивания варьируется в зависимости от сырья.
Физико-химические изменения в процессе обжига:
Температурная стадия | Основные изменения | Влияние на продукт |
|---|---|---|
Зона сушки/предварительного подогрева (комнатная температура – 400°C) | Испарение свободной воды, разложение органических веществ | Изменение прочности гранул; требуется медленный нагрев для предотвращения растрескивания |
Зона нагрева (400-900°C) | Разложение карбонатов, восстановление оксидов железа | Начинается газообразование, начинает формироваться жидкая фаза |
Зона вспучивания (900-1150°C) | Интенсивное газовыделение,大量 образование жидкой фазы | Увеличение объёма гранул; формирование пористой структуры |
Зона спекания (1150-1200°C) | Остекловывание поверхности, закрепление внутренней структуры | Формирование высокопрочного керамзита с низким водопоглощением |
2. Ключевые факторы, влияющие на качество керамзита
Фактор | Влияние | Контрольные параметры |
|---|---|---|
Химический состав сырья | Содержание SiO₂, Al₂O₃, Fe₂O₃ и C определяет способность к вспучиванию | Требуется химический анализ и испытания способности к вспучиванию |
Размер сырых гранул | Однородность размера влияет на一致性 вспучивания | Размер гранул控制在 5-25 мм |
Температура обжига | Недостаточная температура приводит к неполному вспучиванию; чрезмерная – к деформации и слипанию гранул | Контролировать в диапазоне 850-1200°C |
Скорость нагрева | Слишком быстрый нагрев вызывает растрескивание гранул; слишком медленный – недостаточное вспучивание | Медленный нагрев в зоне предварительного подогрева; быстрый – в высокотемпературной зоне |
Атмосфера в печи | Восстановительная атмосфера способствует образованию газов для вспучивания | Контролировать соотношение топлива и воздуха |
Время пребывания | Недостаточное время приводит к неполному вспучиванию; чрезмерное увеличивает энергопотребление | Регулировать скоростью вращения печи |

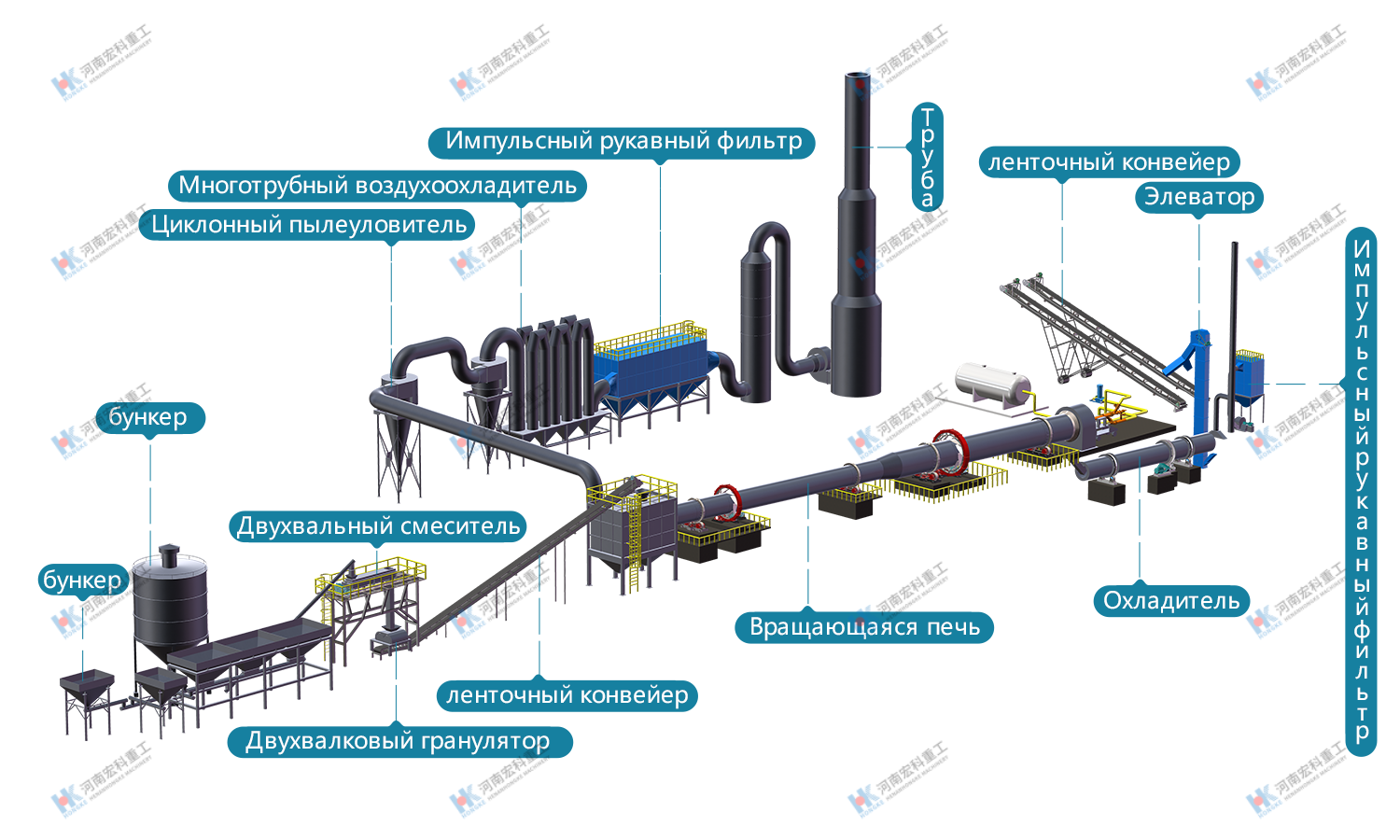

III. Типовая технологическая схема вращающейся печи для керамзита
Полная линия производства вращающейся печи для керамзита обычно состоит из следующих основных участков:
Стадия 1: Подготовка сырья и дозирование
Сырьё дозируется в соответствии с его характеристиками – природные материалы, такие как глина и сланец, требуют дробления и измельчения; промышленные отходы, такие как зола-унос и осадок, требуют сушки и очистки. При дозировании следует корректировать химический состав сырья, чтобы обеспечить appropriate пропорции SiO₂, Al₂O₃, Fe₂O₃, C и других компонентов для оптимального вспучивания.
Стадия 2: Измельчение и гомогенизация
Дозированное сырьё поступает в систему измельчения для тонкого помола, чтобы тщательно перемешать и гомогенизировать все компоненты. Тонкость помола обычно должна обеспечивать остаток на сите 200 меш <10% для обеспечения качества гранулирования и эффекта вспучивания.
Стадия 3: Гранулирование
Измельчённый порошок поступает в тарельчатый гранулятор (или окомкователь) и формуется в гранулы с добавлением воды. Размер гранул обычно控制在 5-25 мм с равномерным распределением по крупности. Сырые гранулы должны иметь sufficient прочность, чтобы выдерживать загрузку в печь и избегать разрушения внутри печи.
Стадия 4: Обжиг во вращающейся печи
Сформованные сырые гранулы поступают из хвостовой части во вращающуюся печь для керамзита, последовательно проходя четыре стадии: сушка/предварительный подогрев, нагрев, вспучивание и спекание. При высоких температурах 850-1200°C гранулы превращаются в керамзит с пористой внутренней структурой.
Корпус вращающейся печи является основным оборудованием обжига, и его характеристики напрямую определяют производительность линии[citation:страница информации об оборудовании]:
Спецификация (м) | Часовая производительность (м³/ч) | Годовая производительность (тыс. м³) | Наклон (%) | Скорость вращения (об/мин) | Мощность двигателя (кВт) |
|---|---|---|---|---|---|
Φ1,5×26 | 3,21-3,85 | 19,6-23,5 | 4 | 1,2-3,6 | 22 |
Φ1,8×28 | 4,56-5,46 | 27,8-33,4 | 4 | 1,2-3,6 | 30 |
Φ2,2×30 | 6,34-7,60 | 38,8-46,5 | 4 | 1,0-3,0 | 45 |
Φ2,4×33 | 8,32-9,99 | 50,9-61,1 | 4 | 1,0-3,0 | 75 |
Φ2,6×28-Φ3,0×20 | 14,68-17,62 | 89,8-107,8 | 4 | 1,2-3,6 | 90 |
Примечание: Конкретный выбор должен определяться на основе характеристик сырья, условий топливоснабжения, условий площадки и т.д.
Стадия 5: Охлаждение
Высокотемпературный керамзит (около 800-1000°C) после спекания выгружается из головной части печи и поступает в холодильник (или охлаждающий барабан). В процессе охлаждения внутренняя структура керамзита дополнительно закрепляется, формируется поверхностный остеклованный слой, повышается прочность продукта.
Стадия 6: Грохочение и классификация
Охлаждённый керамзит поступает на вибрационный грохот для рассева и классификации по крупности на фракции (например, 5-10 мм, 10-20 мм и т.д.). Не соответствующий требованиям материал может быть возвращён в систему дробления для повторного использования.
IV. Комплектация основного оборудования вращающейся печи для керамзита
1. Корпус вращающейся печи
Корпус вращающейся печи для керамзита является основным оборудованием обжига и представляет собой вращающуюся наклонную цилиндрическую конструкцию. Его основные характеристики включают[citation:страница информации об оборудовании]:
Простая конструкция: высокая производительность на единицу объёма, длительный срок службы печи, высокий коэффициент использования и стабильная работа
Высокая эффективность теплопередачи: низкое теплопотребление и высокое использование энергии
Длительный срок службы футеровки: в сочетании с передовой технологией уплотнения головной и хвостовой частей печи обеспечивается стабильная работа
Автоматический контроль температуры: сигнализация перегрева, использование тепла отходящих газов вторичного воздуха
2. Система гранулирования
Система гранулирования включает тарельчатые грануляторы (или окомкователи) для производства сырых гранул однородного размера из порошкообразного сырья. Качество гранулирования напрямую влияет на эффективность обжига в печи.
3. Система теплогенерации
Типы топлива, доступные для вращающихся печей для керамзита:
Твёрдое топливо: угольная пыль, кокс и т.д.
Газообразное топливо: природный газ, генераторный газ и т.д.
Выбор топлива должен综合考虑 местные ресурсы, требования к теплотворной способности и эксплуатационные расходы. Системы сжигания угольной пыли обычно комплектуются воздухонагревателями или горелками.
4. Система уплотнений
Торцы вращающейся печи герметизируются с помощью передовой технологии уплотнения головной и хвостовой частей печи, эффективно снижая подсос холодного воздуха и утечку запылённых дымовых газов, обеспечивая стабильный тепловой режим внутри печи[citation:страница информации об оборудовании].
5. Система охлаждения
Холодильник (или охлаждающий барабан) используется для быстрого охлаждения высокотемпературного керамзита, предотвращая растрескивание или структурные изменения, вызванные медленным охлаждением. Одновременно горячий воздух, образующийся при охлаждении, может быть рекуперирован и использован как воздух для горения, повышая тепловую эффективность.
6. Система пылеулавливания
Отходящие газы из хвостовой части печи очищаются системой пылеулавливания (рукавный фильтр или циклонный пылеуловитель) до нормативных показателей выбросов. Для мелкодисперсных материалов, таких как зола-унос и осадок, система пылеулавливания особенно важна.
V. Применимое сырье и области применения вращающихся печей для керамзита
1. Применимое сырье
Вращающиеся печи для керамзита могут перерабатывать широкий спектр сырья[citation:страница информации об оборудовании]:
Категория сырья | Конкретные виды | Характеристики |
|---|---|---|
Природное минеральное сырьё | Глина, сланец, каолин | Относительно стабильный состав, хорошая способность к вспучиванию |
Промышленные твёрдые отходы | Зола-унос, угольная порода, шлак | Обильные ресурсы, низкая стоимость, превращение отходов в ресурсы |
Отходы природоохранной сферы | Осадок (коммунальный осадок, промышленный осадок) | Требует внимания к закреплению тяжелых металлов; высокотемпературный обжиг обеспечивает стерилизацию |
Хвосты | Различные металлические/неметаллические хвосты | Сложный состав; требует корректировки рецептуры |

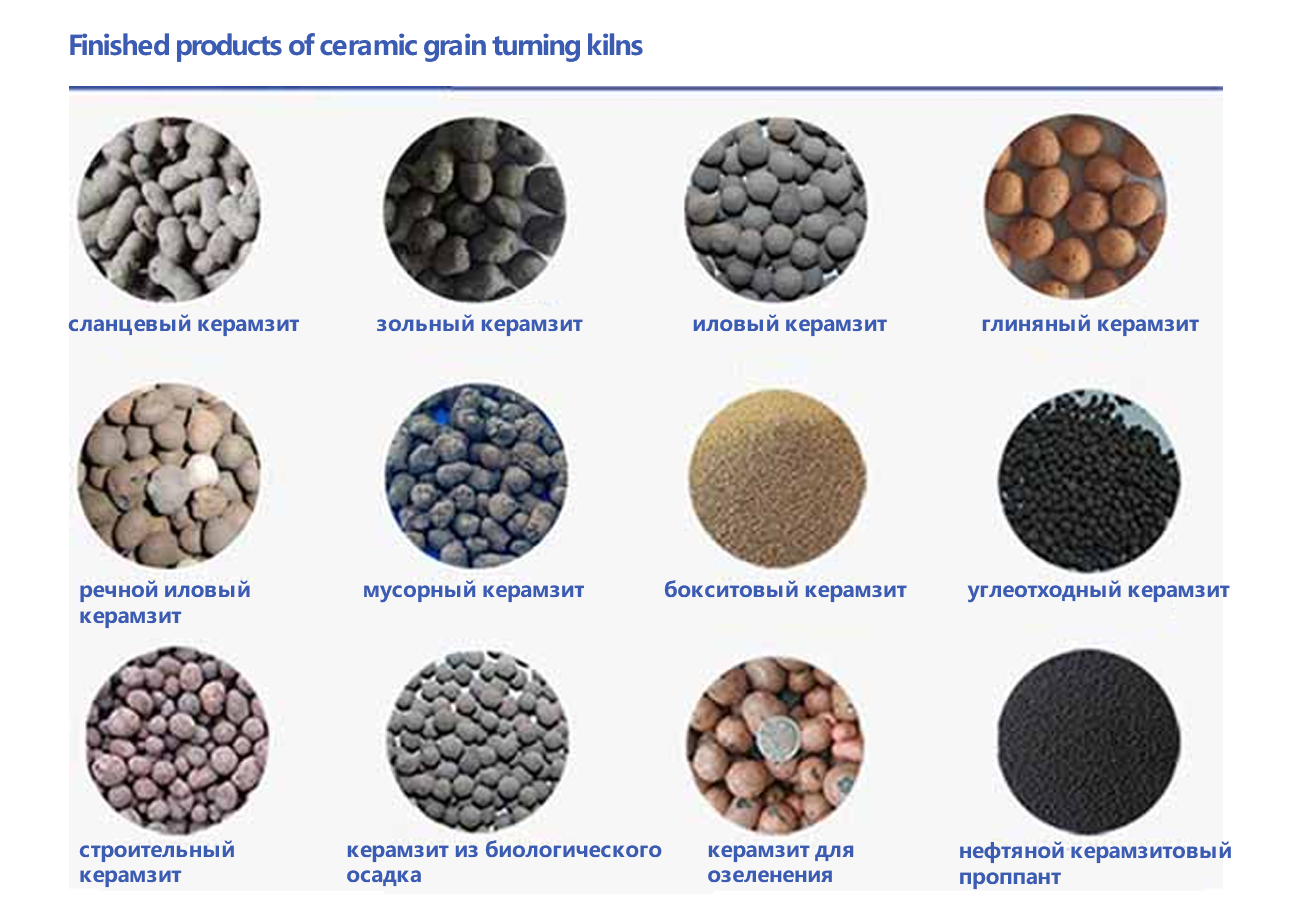

2. Основные области применения
Область применения | Конкретное использование | Требования к характеристикам керамзита |
|---|---|---|
Строительство | Легкие заполнители для бетона, стеновые панели, кирпичи, плиты перекрытий, теплоизоляционные материалы | Низкая насыпная плотность, высокая прочность на сжатие |
Водоподготовка | Фильтрующие материалы для очистки воды, наполнители для биофильтров | Высокая пористость, высокая удельная поверхность |
Садоводство/ландшафтный дизайн | Беспочвенные субстраты, садоводческий керамзит, озеленение крыш | Хорошее удержание влаги и питательных веществ, хорошая воздухопроницаемость |
Химическая промышленность | Носители катализаторов, наполнители | Хорошая химическая стабильность, кислото- и щелочестойкость |
VI. Как выбрать вращающуюся печь для керамзита – руководство по принятию решений
Рациональный выбор вращающейся печи для керамзита является ключом к экономии инвестиций, снижению эксплуатационных расходов, обеспечению качества продукции и получению максимальной экономической отдачи. Ниже приведено систематическое руководство по принятию решений.
1. Подготовка перед выбором
Определение характеристик сырья
Характеристики сырья являются основным фактором при выборе оборудования для обжига. Необходимо определить следующие ключевые параметры:
Тип сырья (глина, сланец, зола-унос, осадок, хвосты и т.д.)
Химический состав сырья (SiO₂, Al₂O₃, Fe₂O₃, CaO, MgO, потери при прокаливании и т.д.)
Пластичность сырья (влияет на способность к гранулированию)
Способность сырья к вспучиванию (проводились ли испытания обжига)
Влажность и крупность сырья
Определение требований к производительности
Определить требуемую производительность (кубических метров в час) исходя из масштаба производства. Вращающиеся печи для керамзита Hongke Heavy Industry имеют диапазон производительности 3,21-17,62 м³/ч[citation:страница информации об оборудовании].
Определение условий топливоснабжения
Определить доступные типы топлива (уголь, природный газ и т.д.) и местные цены на энергоносители, так как они напрямую влияют на эксплуатационные расходы.
Определение целевых показателей качества продукции
Различные области применения предъявляют разные требования к продукту из керамзита:
Строительный керамзит: насыпная плотность обычно ≤800 кг/м³, прочность на сжатие ≥3,0 МПа
Керамзит для фильтров: пористость ≥40%, удельная поверхность ≥4 м²/г
Садоводческий керамзит: однородный размер частиц, хорошее удержание влаги
2. Справочные параметры для выбора
Часовая производительность (м³/ч) | Годовая производительность (тыс. м³) | Рекомендуемый размер печи | Мощность двигателя (кВт) | Справочная скорость (об/мин) |
|---|---|---|---|---|
3,21-3,85 | 19,6-23,5 | Φ1,5×26 | 22 | 1,2-3,6 |
4,56-5,46 | 27,8-33,4 | Φ1,8×28 | 30 | 1,2-3,6 |
6,34-7,60 | 38,8-46,5 | Φ2,2×30 | 45 | 1,0-3,0 |
8,32-9,99 | 50,9-61,1 | Φ2,4×33 | 75 | 1,0-3,0 |
14,68-17,62 | 89,8-107,8 | Φ2,6×28-Φ3,0×20 | 90 | 1,2-3,6 |
Примечание: Конкретный выбор должен определяться на основе характеристик сырья, условий топливоснабжения, условий площадки и т.д.
3. Основные принципы выбора
Приоритет применимости
Идеальный выбор должен основываться на условиях сырья, условиях топливоснабжения и целевых показателях продукта заказчика, с акцентом на поиск наиболее подходящего решения. Перед выбором желательно изучить оборудование для обжига, уже используемое для аналогичного сырья, и по возможности провести испытания способности сырья к вспучиванию.
Соответствие производительности
Выбирать вращающуюся печь с проектной производительностью, соответствующей масштабу производства. Слишком большое или слишком маленькое оборудование отрицательно скажется на эффективности производства и качестве продукции.
Энергоэффективность и экологичность
Отдавать предпочтение системам с высокой тепловой эффективностью и низкими выбросами. Технология использования тепла отходящих газов вторичного воздуха во вращающихся печах для керамзита позволяет эффективно снизить расход топлива[citation:страница информации об оборудовании].
Комплексная оценка эксплуатационных расходов
Не ориентироваться только на цену оборудования; необходимо комплексно оценивать:
Энергопотребление: Тип топлива и его расход
Затраты на техническое обслуживание: Частота отказов оборудования, срок службы огнеупорных материалов
Затраты на сырьё: Сырьё из отходов обычно имеет более низкую стоимость
4. Распространённые ошибки при выборе
Ошибка 1: Ориентация только на цену корпуса печи без учёта вспомогательного оборудования
Качество вспомогательного оборудования, такого как системы гранулирования, системы охлаждения и системы пылеулавливания, напрямую влияет на работу всей линии. Ориентация только на цену корпуса печи может привести к неправильному выбору вспомогательного оборудования.
Ошибка 2: Игнорирование способности сырья к вспучиванию
Глина и сланец из разных месторождений имеют сильно различающуюся способность к вспучиванию. Использование неправильной конструкции может привести к несоответствию коэффициента вспучивания продукта требованиям или к чрезмерно высокому проценту брака.
Ошибка 3: Недооценка контроля температурного профиля обжига
Вспучивание керамзита очень чувствительно к скорости нагрева – в зоне предварительного подогрева требуется медленный нагрев для предотвращения растрескивания, а в высокотемпературной зоне – быстрый нагрев для достижения вспучивания. При выборе следует убедиться, что оборудование обладает хорошими возможностями контроля температуры.
VII. Примеры реализации проектов
Ниже приведены реальные примеры применения оборудования вращающихся печей для керамзита Hongke Heavy Industry в отечественных и международных проектах:
Пример 1: Отгрузка линии производства глиняного керамзита в Сычуань
Обзор проекта: Комплектное оборудование линии производства глиняного керамзита, приобретённое заказчиком в Сычуани, было изготовлено и отправлено. Линия использует местную глину для производства строительного керамзита – лёгкого заполнителя.
Комплектация оборудования: Включает систему дробления, систему измельчения, тарельчатый гранулятор, вращающуюся печь для керамзита, холодильник, вибрационный грохот и полное электрооборудование управления.
Ценность для клиента: Клиент получил полную линию по производству глиняного керамзита, эффективно используя местные ресурсы глины и удовлетворяя спрос на лёгкие заполнители на местном строительном рынке.
Пример 2: Отгрузка вращающейся печи для керамзита в Сюйчжоу, Цзянсу
Обзор проекта: Комплектное оборудование вращающейся печи для керамзита, заказанное заказчиком в Сюйчжоу (Цзянсу), было изготовлено и отправлено. Оборудование используется для переработки местной золы-уноса и угольной породы с производством экологически чистого керамзита.
Особенности оборудования: Использование промышленных отходов для производства керамзита соответствует политике циркулярной экономики и одновременно решает экологические проблемы, связанные с хранением золы-уноса.
Ценность для клиента: После ввода в эксплуатацию проект помог клиенту достичь утилизации твёрдых отходов с рекуперацией ресурсов, получив как экономические, так и экологические выгоды.
Пример 3: Вращающаяся печь для сланцевого керамзита в уезде Хулань, Хэйлунцзян
Обзор проекта: Линия производства вращающейся печи для сланцевого керамзита, приобретённая заказчиком в уезде Хулань (Хэйлунцзян), была смонтирована и введена в эксплуатацию. Линия использует местный сланец, годовая производительность составляет около 30-50 тысяч кубических метров, обслуживая строительный рынок Северо-Восточного Китая.
Особенности оборудования: Спецификация Φ2,2×30 м, часовая производительность около 6-7 кубических метров, что подходит для средних производственных масштабов.
Ценность для клиента: После ввода в эксплуатацию клиент получил стабильные мощности по производству керамзита, эффективно заполнив пробел в снабжении местного рынка лёгких заполнителей.
Услуги по индивидуальному проектированию решений
Каждый проект вращающейся печи для керамзита уникален – характеристики сырья, масштаб производства, условия топливоснабжения и целевые показатели продукта различны, и ни одно стандартное решение не подходит для всех случаев. Именно поэтому мы предлагаем профессиональные услуги по индивидуальному проектированию решений «один на один»:
Если у вас уже есть данные анализа сырья: Пожалуйста, предоставьте нам тип вашего сырья, химический состав, способность к вспучиванию, целевую производительность и требования к качеству продукта. Наша профессиональная инженерная команда на основе ваших фактических данных разработает полное решение – от выбора оборудования до конфигурации системы.
Если вы ещё не проводили анализ сырья: Мы рекомендуем сначала провести базовый анализ сырья (химический анализ, испытания на способность к вспучиванию и т.д.). Вы также можете связаться с нами – мы предоставим консультационные услуги и техническую поддержку по анализу сырья.
Наши услуги включают:
Подбор модели и спецификации вращающейся печи для керамзита с учётом характеристик сырья
Подбор и комплектацию оборудования для всей производственной линии (системы дробления, измельчения, гранулирования, обжига, охлаждения, грохочения, пылеулавливания)
Рекомендации по компоновке оборудования и планировке площадки
Оценку инвестиций и экономический анализ
Шеф-монтаж, пусконаладочные работы и обучение операторов
Свяжитесь с нами: Независимо от того, на каком этапе находится ваш проект – на этапе обоснования технологической схемы, выбора оборудования, или уже в процессе производства, требующем оптимизации и модернизации, – мы будем рады вашему обращению.
Правильный способ обращения к производителю: Сообщите нам тип вашего сырья, целевую производительность и область применения продукта – наши инженеры точно подберут для вас наиболее подходящее решение по вращающейся печи для керамзита.
