При планировании новой линии по производству вращающейся печи для оксида цинка (неочищенного оксида цинка) большинство покупателей в первую очередь спрашивают: «Сколько стоит вращающаяся печь для оксида цинка?» или «Какова суточная производительность?» Однако в реальных проектах факторы, определяющие возможность долгосрочной стабильной работы линии и производства качественной продукции, включают не только цену печи. К ним относятся: содержание цинка в сырье, состав примесей, влажность, крупность частиц, требуемая марка продукта, режим обжига, условия топливоснабжения, а также соответствие вспомогательного оборудования.
Разные цинксодержащие материалы – пыль сталеплавильных заводов, зола индукционных печей, цинковая руда, импортная летучая зола – требуют разных подходов к переработке. Аналогично, обжиг для производства высокочистого оксида цинка, неочищенного оксида цинка или оксида цинка для химической промышленности предъявляет разные требования к температуре, контролю атмосферы, времени пребывания и режиму охлаждения.
Таким образом, выбор вращающейся печи для оксида цинка не может основываться исключительно на планируемой производительности для определения размеров корпуса. Сначала следует ответить на несколько вопросов:
Является ли сырьё цинковой рудой или промышленными цинксодержащими отходами? Каково содержание цинка? Каково содержание примесей, таких как свинец, железо, хлор?
Целевой продукт – неочищенный оксид цинка или высокочистый оксид цинка? Каковы требования к марке продукта (обычно неочищенный оксид цинка 45-65%, высокочистый оксид цинка может достигать более 90%)?
Какой масштаб производства требуется? 180 тонн в сутки или 10 000 тонн в сутки?
Каковы условия топливоснабжения? Доступны ли твёрдое топливо (уголь, кокс), жидкое топливо или газообразное топливо?
Каковы влажность и крупность сырья? Требуются ли системы сушки и измельчения?
Данная статья посвящена вращающейся печи для оксида цинка (неочищенного оксида цинка) и полным линиям обжига, охватывая основные принципы обжига оксида цинка, применимое сырье, типовую технологическую схему, конфигурацию оборудования, факторы выбора, а также информацию, необходимую перед запросом коммерческого предложения.
I. Что такое вращающаяся печь для оксида цинка
Вращающаяся печь для оксида цинка – это вращающееся цилиндрическое устройство, используемое для непрерывного высокотемпературного обжига цинксодержащих материалов. Материал поступает с более высокой стороны корпуса печи (хвостовая часть) и, по мере вращения наклонного корпуса, непрерывно перемещается и движется к разгрузочному концу (головная часть печи), одновременно осуществляя противоточный теплообмен с высокотемпературными дымовыми газами. В условиях высоких температур цинковые соединения в сырье восстанавливаются, возгоняются и окисляются, в конечном итоге улавливаясь в системе охлаждения дымовых газов в виде оксида цинка (неочищенного оксида цинка).
В отличие от обычного сушильного оборудования, вращающаяся печь для оксида цинка не просто удаляет поверхностную влагу – она должна обеспечить реакции восстановления, возгонки и окисления цинксодержащих материалов при высокой температуре. Температура, время пребывания, крупность частиц, атмосфера в печи (контроль восстановительной/окислительной атмосферы) и скорость охлаждения при выгрузке влияют на марку конечного продукта, степень извлечения и содержание примесей.
Следует отметить, что в данной статье основное внимание уделяется комплектной системе «обжиг во вращающейся печи + охлаждение дымовых газов + рукавный фильтр» – в настоящее время это наиболее широко применяемая схема в области переработки цинксодержащих отходов и производства неочищенного оксида цинка. Температура обжига во вращающейся печи для оксида цинка обычно составляет 900-1300°C, что полностью отличается от обжига гипса (120-180°C) или обжига цементного клинкера (выше 1450°C). Конструкция оборудования должна разрабатываться специально для конкретных требований производства оксида цинка и не может быть напрямую адаптирована из других областей применения.
II. Что происходит при обжиге оксида цинка
1. Химические основы обжига
Основной принцип обработки цинксодержащих материалов во вращающейся печи для оксида цинка заключается в следующем: в условиях высокотемпературной восстановительной атмосферы цинковые соединения в материале восстанавливаются до паров цинка, которые затем с дымовыми газами поступают в зону окисления, где окисляются до частиц оксида цинка (ZnO) и в конечном итоге улавливаются системой пылеулавливания.
На примере цинксодержащей пыли (газовая пыль, газовый шлам) основные реакции протекают следующим образом:
Стадия восстановления (внутри печи) : Углерод (C) в сырье действует как восстановитель, восстанавливая оксид цинка (ZnO) до паров цинка (Zn↑)
ZnO + C → Zn↑ + CO↑
Стадия окисления (система дымовых газов хвостовой части печи) : Пары цинка реагируют с кислородом воздуха с образованием частиц оксида цинка
2Zn↑ + O₂ → 2ZnO (продукт – неочищенный оксид цинка)
Во вращающейся печи на этот процесс влияют множество факторов, включая температуру, восстановительную атмосферу и время пребывания материала:
Слишком низкая температура или недостаточное восстановление: Снижается степень возгонки цинка, падает извлечение продукта, значительное количество цинка остаётся в шлаке.
Слишком высокая температура или чрезмерное время пребывания: Увеличивается энергопотребление, сокращается срок службы футеровки печи и может повыситься содержание примесей в продукте.
Неправильный контроль атмосферы: Чрезмерно окислительная атмосфера вызывает преждевременное окисление паров цинка, что затрудняет их улавливание; недостаточная восстановительная атмосфера препятствует эффективной возгонке цинка.
2. Ключевые факторы, влияющие на марку продукта и степень извлечения
Фактор | Влияние | Контрольные параметры |
|---|---|---|
Содержание цинка в сырье | Более высокое содержание цинка обеспечивает более высокую марку продукта и степень извлечения | Содержание цинка в питании печи обычно должно быть выше 15% |
Содержание углерода в сырье | Углерод действует как восстановитель; недостаток углерода приводит к неполной возгонке цинка | Добавлять восстановители (кокс, угольная пыль) в зависимости от содержания углерода в сырье |
Температура обжига | Более высокая температура повышает степень возгонки цинка, но также увеличивает энергопотребление и износ футеровки | Обычно 900-1300°C |
Атмосфера в печи | Восстановительная атмосфера способствует возгонке цинка; окислительная атмосфера вызывает преждевременное окисление | Регулировать соотношением топлива и воздуха |
Время пребывания материала | Более длительное время обеспечивает более полную возгонку цинка, но снижает производительность | Регулировать скоростью вращения печи |
Скорость охлаждения дымовых газов | Более быстрое охлаждение даёт более мелкие и качественные частицы оксида цинка | Регулировать конструкцией системы охлаждения |
III. Типовая технологическая схема вращающейся печи для оксида цинка

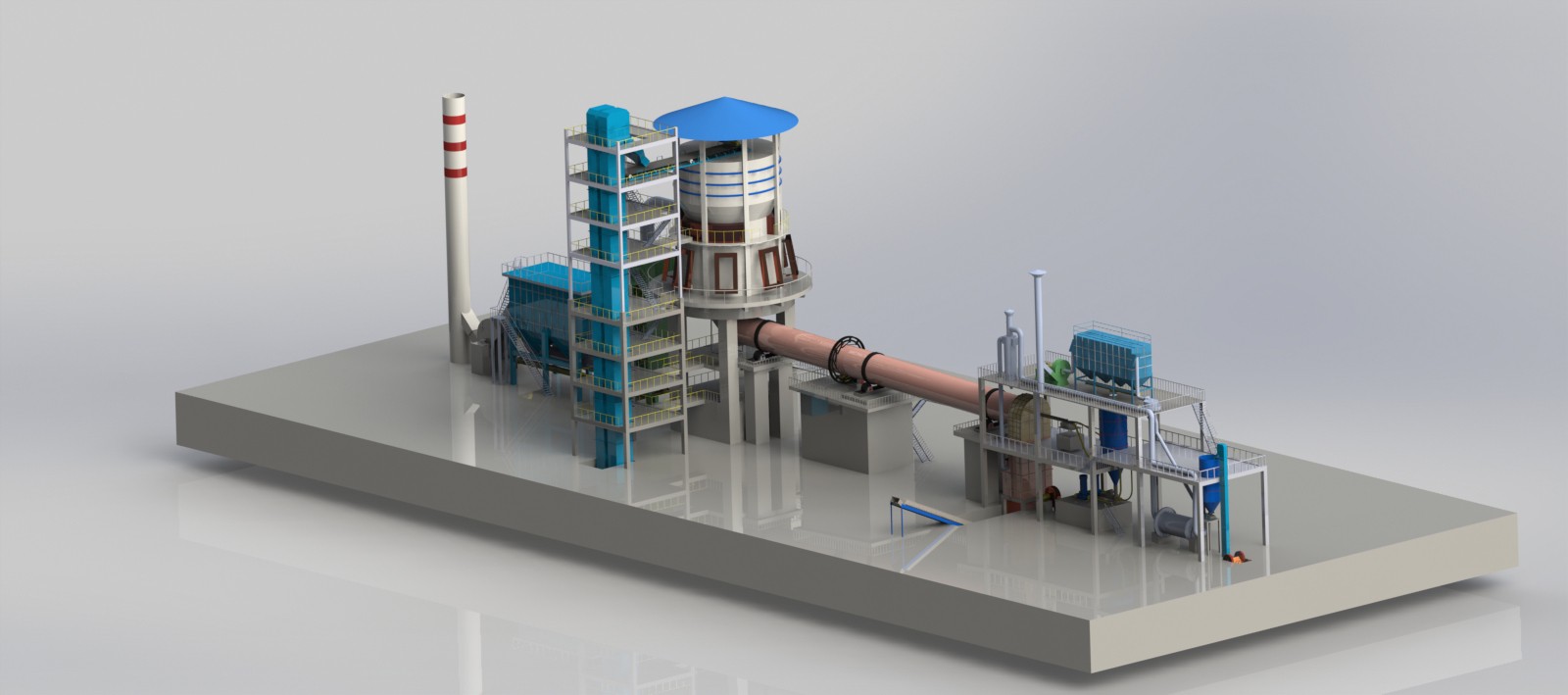

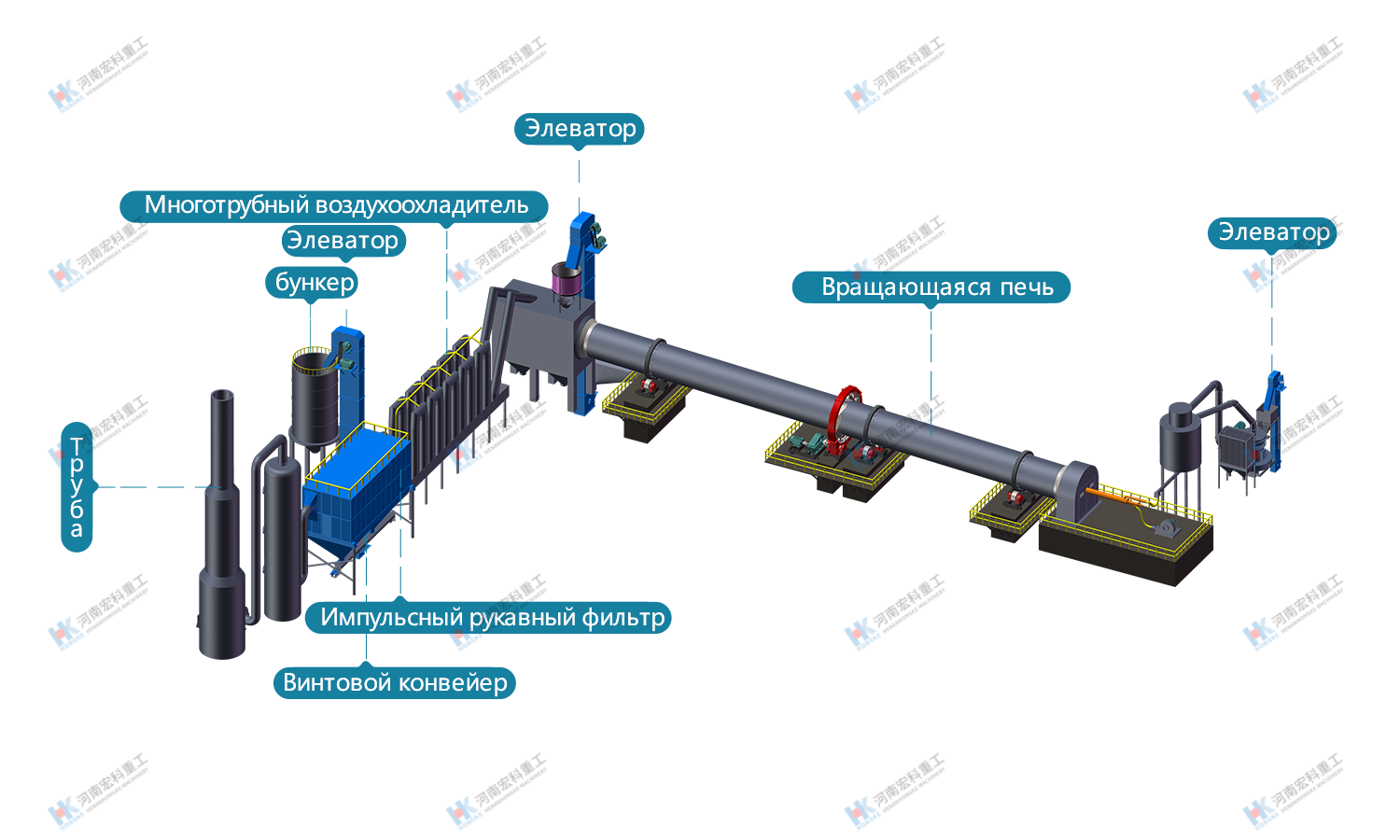

Полная линия производства вращающейся печи для оксида цинка (неочищенного оксида цинка) обычно состоит из следующих основных участков:
Стадия 1: Подготовка сырья и дозирование
Цинксодержащие материалы (пыль сталеплавильных заводов, зола индукционных печей, цинковая руда и т.д.) смешиваются с восстановителями (кокс, угольная пыль) в определённой пропорции. Необходимо контролировать влажность и крупность сырья – чрезмерная влажность влияет на тепловой баланс печи и эффективность обжига, а слишком крупные частицы приводят к неполной реакции.
Стадия 2: Обжиг во вращающейся печи
Смешанный материал поступает из хвостовой части во вращающуюся печь для оксида цинка. Внутри печи материал непрерывно пересыпается при вращении корпуса, двигаясь навстречу горячим газам, поступающим из головной части печи. При высоких температурах 900-1300°C цинковые соединения восстанавливаются до паров цинка и улетучиваются в дымовые газы.
Корпус вращающейся печи является основным оборудованием обжига, и его характеристики напрямую определяют производительность линии:
Проектная производительность | Рекомендуемый размер корпуса печи | Мощность двигателя | Общий вес |
|---|---|---|---|
180 т/сут | Φ2,5×40 м | 55 кВт | 149,61 т |
200 т/сут | Φ2,5×50 м | 55 кВт | 187,37 т |
280 т/сут | Φ2,5×54 м | 55 кВт | 196,29 т |
320 т/сут | Φ2,7×42 м | 55 кВт | 198,5 т |
450 т/сут | Φ2,8×44 м | 55 кВт | 201,58 т |
500 т/сут | Φ3,0×45 м | 75 кВт | 201,94 т |
700 т/сут | Φ3,0×48 м | 100 кВт | 237 т |
Примечание: Конкретный выбор должен определяться на основе характеристик сырья, условий топливоснабжения, условий площадки и т.д.
Стадия 3: Охлаждение и окисление дымовых газов
Высокотемпературные цинксодержащие дымовые газы (около 900-1100°C), выделившиеся из печи, выходят из хвостовой части и поступают в систему охлаждения дымовых газов. В процессе охлаждения пары цинка контактируют с кислородом воздуха и окисляются до мелких частиц оксида цинка (неочищенного оксида цинка).
Стадия 4: Сбор продукта
Охлаждённые запылённые дымовые газы поступают в рукавный фильтр, где частицы оксида цинка улавливаются в качестве продукта. Собранный неочищенный оксид цинка упаковывается и направляется на склад или реализуется. Эффективность улавливания напрямую влияет на степень извлечения продукта и соответствие выбросов нормам.
Стадия 5: Обработка шлака
Твёрдый остаток (шлак) после обжига выгружается из головной части печи. Шлак может по-прежнему содержать небольшое количество цинка и других ценных металлов и в зависимости от экономической целесообразности может быть направлен на вторичную переработку или использован в качестве сырья для строительных материалов.
IV. Комплектация основного оборудования вращающейся печи для оксида цинка
1. Корпус вращающейся печи
Корпус вращающейся печи для оксида цинка является основным оборудованием обжига и представляет собой вращающуюся наклонную цилиндрическую конструкцию. Его основные преимущества:
Большая производительность: Одна линия производительностью от 180 до 10 000 т/сут
Широкая адаптивность к сырью: Способна перерабатывать цинксодержащие грунты, цинковую руду, пыль сталеплавильных заводов, золу индукционных печей, газовую пыль, газовый шлам, импортную летучую золу, оксид цинка, шлаки свинцовых заводов, сульфат-цинковые шламы, шламы выщелачивания и любые другие цинксодержащие отходы
Полнота обжига: Материал внутри печи совершает как статическое, так и динамическое движение; чем больше удельная поверхность, тем выше скорость теплопередачи и короче время обжига
Высокое качество продукции: Роторный динамический обжиг смешивает порошкообразный материал с нагретым горячим воздухом в прямоточном режиме, создавая максимальную удельную поверхность для массо- и теплообмена, обеспечивая мгновенный обжиг и полную теплопередачу и разложение
2. Газовый нагреватель
Газовый нагреватель используется для нагрева воздуха для горения, обеспечивая вращающуюся печь высокотемпературным горячим воздухом. Это важное оборудование для поддержания стабильной температуры в печи и эффективности обжига.
3. Газотвердый смеситель
Газотвердый смеситель расположен у загрузочного конца вращающейся печи. Он подаёт предварительно обожжённый материал во вращающуюся печь и смешивает его с воздухом, нагретым газовым нагревателем, обеспечивая движение материала во взвешенном состоянии для эффективного теплообмена.
4. Сепаратор-сборник газотвердой смеси
Сепаратор-сборник расположен на выходе из вращающейся печи. Он разделяет твёрдое вещество и газ после обжига – твёрдое вещество выгружается через разгрузочный патрубок, а газ выбрасывается через вытяжной патрубок.
5. Система охлаждения дымовых газов
Высокотемпературные цинксодержащие дымовые газы из хвостовой части печи должны проходить через систему охлаждения для снижения температуры, что позволяет парам цинка окисляться до частиц оксида цинка при соответствующей температуре, а также защищает downstream оборудование для сбора.
6. Рукавная система пылеулавливания
Рукавный фильтр является основным оборудованием для сбора продукта оксида цинка. Эффективность улавливания напрямую влияет на степень извлечения продукта, обычно требуемый уровень составляет более 99%.
V. Основные области применения и применимое сырье для вращающихся печей для оксида цинка
1. Основные области применения
Вращающиеся печи для оксида цинка находят широкое применение в следующих областях:
Металлургическая промышленность: Переработка цинксодержащей пыли сталеплавильных заводов, индукционных печей и доменных печей с извлечением неочищенного оксида цинка
Химическая промышленность: Производство продуктов оксида цинка для резиновой, лакокрасочной, керамической, электронной и других отраслей промышленности
Охрана окружающей среды: Переработка цинксодержащих промышленных отходов (шлаки свинцовых заводов, сульфат-цинковые шламы, шламы выщелачивания) с рекуперацией ресурсов
Строительные материалы: Использование цинксодержащих отходов для производства неочищенного оксида цинка, шлак может использоваться как сырьё для строительных материалов
2. Применимое сырье
Вращающиеся печи для оксида цинка могут перерабатывать широкий спектр материалов:
Категория материала | Конкретные источники |
|---|---|
Цинксодержащие руды | Цинковые грунты, цинковая руда |
Цинксодержащие отходы сталелитейной промышленности | Пыль сталеплавильных заводов, зола индукционных печей, цинксодержащая пыль доменных печей, газовая пыль, газовый шлам |
Импортные цинксодержащие материалы | Импортная летучая зола |
Отходы цветной металлургии | Шлаки свинцовых заводов, сульфат-цинковые шламы, шламы выщелачивания |
Другие цинксодержащие отходы | Все цинксодержащие отходы |
VI. Как выбрать вращающуюся печь для оксида цинка – руководство по принятию решений
Рациональный выбор вращающейся печи для оксида цинка является ключом к экономии инвестиций, снижению эксплуатационных расходов, обеспечению качества продукции и получению максимальной экономической отдачи. Ниже приведено систематическое руководство по принятию решений.
1. Подготовка перед выбором
Определение характеристик сырья
Характеристики сырья являются основным фактором при выборе оборудования для обжига. Необходимо определить следующие ключевые параметры:
Тип сырья (цинковая руда, пыль, летучая зола и т.д.)
Содержание цинка в сырье (определяет потенциальную марку продукта и степень извлечения)
Содержание примесей (свинец, железо, хлор и т.д. – влияет на качество продукта и экологические требования)
Влажность и крупность сырья
Содержание углерода в сырье (влияет на количество добавляемого восстановителя)
Определение требований к производительности
Определить требуемую проектную производительность (тонн в сутки) исходя из масштаба производства. Вращающиеся печи для оксида цинка Hongke Heavy Industry имеют диапазон проектной производительности 180-10 000 т/сут.
Определение условий топливоснабжения
Определить доступные типы топлива (уголь, кокс, природный газ и т.д.) и местные цены на энергоносители, так как они напрямую влияют на эксплуатационные расходы.
Определение целевых показателей качества продукции
Различные применения предъявляют разные требования к продукту оксида цинка:
Неочищенный оксид цинка (марка 45-65%): Используется как сырьё для цинкоплавильного производства, химические промежуточные продукты
Высокочистый оксид цинка (марка более 90%): Используется в резиновой, лакокрасочной, керамической, электронной и других отраслях промышленности
2. Справочные параметры для выбора
Проектная производительность (т/сут) | Рекомендуемый размер корпуса печи | Мощность двигателя (кВт) | Общий вес (т) | Примечания |
|---|---|---|---|---|
180 | Φ2,5×40 м | 55 | 149,61 | — |
200 | Φ2,5×50 м | 55 | 187,37 | — |
280 | Φ2,5×54 м | 55 | 196,29 | Печь с декарбонизатором |
320 | Φ2,7×42 м | 55 | 198,5 | — |
450 | Φ2,8×44 м | 55 | 201,58 | Печь с декарбонизатором |
500 | Φ3,0×45 м | 75 | 201,94 | — |
700 | Φ3,0×48 м | 100 | 237 | Печь с декарбонизатором |
— | Φ3,0×60 м | — | — | — |
Примечание: Конкретный выбор должен определяться на основе характеристик сырья, условий топливоснабжения, условий площадки и т.д.
3. Основные принципы выбора
Приоритет применимости
Идеальный выбор должен основываться на условиях сырья, условиях топливоснабжения и целевых показателях продукта заказчика, с акцентом на поиск наиболее подходящего решения. Перед выбором желательно изучить оборудование для обжига, уже используемое для аналогичного сырья.
Соответствие производительности
Выбирать вращающуюся печь с проектной производительностью, соответствующей масштабу производства. Слишком большое или слишком маленькое оборудование отрицательно скажется на эффективности производства и качестве продукции.
Энергоэффективность и экологичность
Отдавать предпочтение системам с высокой тепловой эффективностью и низкими выбросами. Системы, оснащённые охлаждением дымовых газов и рукавными фильтрами, не только повышают извлечение продукта, но и соответствуют экологическим требованиям.
Комплексная оценка эксплуатационных расходов
Не ориентироваться только на цену оборудования; необходимо комплексно оценивать:
Энергопотребление: Тип топлива и его расход
Затраты на техническое обслуживание: Частота отказов оборудования, срок службы огнеупорных материалов
Эффективность улавливания: Напрямую влияет на степень извлечения продукта и экономическую отдачу
4. Распространённые ошибки при выборе
Ошибка 1: Ориентация только на цену корпуса печи без учёта вспомогательного оборудования
Качество вспомогательного оборудования, такого как газовые нагреватели, газотвердые смесители, системы охлаждения дымовых газов и рукавные фильтры, напрямую влияет на работу всей линии и степень извлечения продукта. Ориентация только на цену корпуса печи может привести к неправильному выбору вспомогательного оборудования.
Ошибка 2: Игнорирование различий в характеристиках сырья
Цинксодержащее сырьё из разных источников имеет сильно различающиеся содержание цинка, состав примесей, крупность и влажность. Использование неправильной конструкции может привести к несоответствию марки продукта требованиям или невыполнению плановых показателей извлечения.
Ошибка 3: Недооценка важности системы пылеулавливания
Сбор продукта оксида цинка полностью зависит от системы охлаждения дымовых газов и пылеулавливания. Низкая эффективность улавливания означает, что значительная часть продукта выбрасывается с дымовыми газами, что приводит как к экономическим потерям, так и к загрязнению окружающей среды.
VII. Сравнение вращающейся печи для оксида цинка с другим оборудованием для обжига
В области переработки цинксодержащих отходов помимо вращающихся печей существуют также роторные печи, фумировочные печи, электрические печи и другие методы обработки. Ниже приведено сравнение вращающейся печи с другими основными методами обработки:
Критерий сравнения | Вращающаяся печь для оксида цинка | Роторная печь | Фумировочная/электрическая печь |
|---|---|---|---|
Адаптивность к сырью | Хорошая, может перерабатывать различные цинксодержащие отходы | Высокие требования к сырью | Умеренная |
Марка продукта | Неочищенный оксид цинка 45-65% | Более высокая | Умеренная |
Извлечение цинка | 85-92% | Более высокое | Умеренное |
Инвестиции | Умеренные | Высокие | Высокие |
Эксплуатационные расходы | Умеренные | Относительно высокие | Высокие |
Гибкость масштаба | Хорошая | Плохая | Умеренная |
Наилучшее применение | Крупномасштабная переработка цинксодержащих отходов | Продукция высокого качества | Специфическое сырье |
VIII. Примеры реализации проектов
Ниже приведены реальные примеры применения оборудования вращающихся печей для оксида цинка Hongke Heavy Industry в отечественных и международных проектах:
Пример 1: Монтаж вращающейся печи для оксида цинка в Байине, Ганьсу
Обзор проекта: Комплектное оборудование вращающейся печи для оксида цинка, приобретённое заказчиком в Байине (Ганьсу), было смонтировано на площадке. Проект использует цинксодержащие отходы местного производства цветных металлов для производства неочищенного оксида цинка, обслуживая окружающие рынки цинкоплавильного и химического производства.
Комплектация оборудования: Включает корпус вращающейся печи, газовый нагреватель, газотвердый смеситель, систему охлаждения дымовых газов, рукавный фильтр и полное электрооборудование управления.
Ценность для клиента: Клиент получил полную линию по производству неочищенного оксида цинка, эффективно решив проблему утилизации местных цинксодержащих отходов и создав значительные экономические выгоды.
Пример 2: Вращающаяся печь для неочищенного оксида цинка Φ3,2×60 м в Тяньцзине
Обзор проекта: Комплектное оборудование вращающейся печи для неочищенного оксида цинка Φ3,2×60 м, заказанное заказчиком в Тяньцзине, было изготовлено и отправлено. Оборудование используется для переработки цинксодержащей пыли сталеплавильных заводов с получением неочищенного оксида цинка.
Особенности оборудования: Конфигурация Φ3,2×60 м обеспечивает суточную производительность примерно 700-900 тонн, что подходит для крупномасштабного производства неочищенного оксида цинка.
Ценность для клиента: После ввода в эксплуатацию оборудование помогло заказчику добиться утилизации пыли сталеплавильных заводов с рекуперацией ресурсов, превратив отходы в ценный продукт и одновременно обеспечив соблюдение экологических требований.
Пример 3: Отгрузка вращающейся печи для неочищенного оксида цинка Φ2,5×45 м
Обзор проекта: Комплектное оборудование вращающейся печи для неочищенного оксида цинка Φ2,5×45 м, заказанное заказчиком, было изготовлено и отправлено. Оборудование используется для переработки цинковой руды и цинксодержащих отходов с получением неочищенного оксида цинка.
Особенности оборудования: Конфигурация Φ2,5×45 м обеспечивает суточную производительность примерно 200-280 тонн, что подходит для средних производственных масштабов.
Ценность для клиента: После ввода проекта в эксплуатацию заказчик получил стабильные мощности по производству неочищенного оксида цинка, что позволило расширить продуктовую линейку и каналы получения прибыли.
Услуги по индивидуальному проектированию решений
Каждый проект вращающейся печи для оксида цинка уникален – характеристики сырья, масштаб производства, условия топливоснабжения и целевые показатели продукта различны, и ни одно стандартное решение не подходит для всех случаев. Именно поэтому мы предлагаем профессиональные услуги по индивидуальному проектированию решений «один на один»:
Если у вас уже есть данные анализа сырья: Пожалуйста, предоставьте нам тип вашего сырья, содержание цинка, состав примесей, целевую производительность и требования к качеству продукта. Наша профессиональная инженерная команда на основе ваших фактических данных разработает полное решение – от выбора оборудования до конфигурации системы.
Если вы ещё не проводили анализ сырья: Мы рекомендуем сначала провести базовый анализ сырья. Вы также можете связаться с нами – мы предоставим консультационные услуги и техническую поддержку по анализу сырья.
Наши услуги включают:
Подбор модели и спецификации вращающейся печи для оксида цинка с учётом характеристик сырья
Подбор и комплектацию оборудования для всей производственной линии (вращающаяся печь, газовый нагреватель, газотвердый смеситель, система охлаждения дымовых газов, система пылеулавливания)
Рекомендации по компоновке оборудования и планировке площадки
Оценку инвестиций и экономический анализ
Шеф-монтаж, пусконаладочные работы и обучение операторов
Свяжитесь с нами: Независимо от того, на каком этапе находится ваш проект – на этапе обоснования технологической схемы, выбора оборудования, или уже в процессе производства, требующем оптимизации и модернизации, – мы будем рады вашему обращению.
Правильный способ обращения к производителю: Сообщите нам тип вашего сырья, содержание цинка, целевую производительность и требования к марке продукта – наши инженеры точно подберут для вас наиболее подходящее решение по вращающейся печи для оксида цинка.
