При планировании новой линии по производству известковой вращающейся печи большинство покупателей в первую очередь спрашивают: «Сколько стоит известковая вращающаяся печь?» или «Какова суточная производительность?» Однако в реальных проектах факторы, определяющие возможность долгосрочной стабильной работы линии и производства активной извести, включают не только цену печи. К ним относятся: сортность, крупность частиц и содержание примесей в известняке, тип и теплотворная способность топлива, режим обжига, а также соответствие вспомогательного оборудования.
Высококачественный карбонатный известняк и доломитизированный известняк, содержащий магний, требуют разных подходов к переработке. Аналогично, обжиг для производства строительной извести, активной извести или металлургической извести предъявляет разные требования к температуре, времени пребывания и режиму охлаждения.
Таким образом, выбор известковой вращающейся печи не может основываться исключительно на планируемой производительности для определения размеров корпуса. Сначала следует ответить на несколько вопросов:
Является ли сырьё обычным известняком или доломитизированным известняком? Каково содержание примесей, таких как MgO и SiO₂?
Целевой продукт – обычная негашёная известь или высокоактивная известь? Каковы требования к активности?
Какой масштаб производства требуется? 150 тонн в сутки или 1000 тонн в сутки?
Каковы условия топливоснабжения? Доступны ли твёрдое топливо (уголь, кокс), жидкое топливо (мазут) или газообразное топливо (природный газ, генераторный газ)?
Требуются ли системы подогревателя, холодильника, пылеулавливания и транспортировки готовой продукции?
Данная статья посвящена известковой вращающейся печи и полным линиям обжига, охватывая основные принципы обжига извести, применимое сырьё, типовую технологическую схему, конфигурацию оборудования, факторы выбора, а также информацию, необходимую перед запросом коммерческого предложения.
I. Что такое известковая вращающаяся печь?
Известковая вращающаяся печь – это вращающееся цилиндрическое устройство, используемое для непрерывного обжига известняка. Материал поступает с более высокой стороны корпуса печи (хвостовая часть) и, по мере вращения наклонного корпуса, непрерывно перемещается и движется к разгрузочному концу (головная часть печи), одновременно осуществляя противоточный теплообмен с высокотемпературными дымовыми газами. Это приводит к разложению карбоната кальция (CaCO₃) в известняке на оксид кальция (CaO) и диоксид углерода (CO₂).
В отличие от обычного сушильного оборудования, известковая вращающаяся печь не просто удаляет поверхностную влагу – она должна обеспечить химическую реакцию разложения известняка при высокой температуре. Температура, время пребывания, размер частиц, распределение горячих газов и скорость охлаждения при выгрузке влияют на активность конечного продукта, содержание свободного CaO и степень недожога.
Следует отметить, что в данной статье основное внимание уделяется комплектной системе обжига, состоящей из шахтного подогревателя + вращающейся печи + шахтного холодильника – в настоящее время это наиболее широко применяемая схема непрерывного обжига в известковой промышленности.
Также важно понимать, что известковая вращающаяся печь не является аналогом цементной вращающейся печи. Температура обжига известняка обычно составляет 900-1200°C, в то время как обжиг цементного клинкера требует температуры выше 1450°C. Конструкции, системы подогрева, охлаждения и сжигания этих двух типов оборудования должны разрабатываться отдельно в соответствии с требованиями к конечному продукту и не могут использоваться взаимозаменяемо.

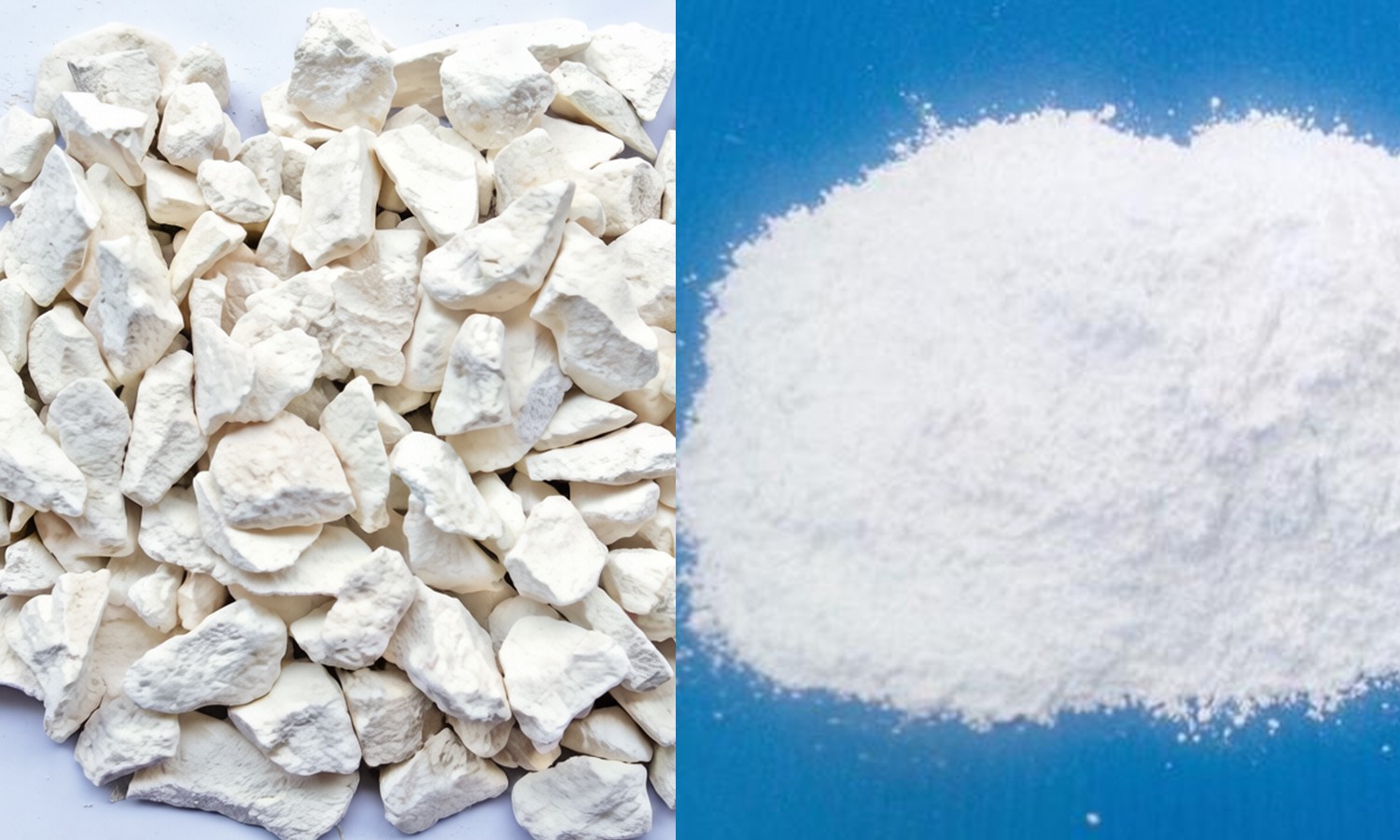

▲ известняк и негашёная известь
II. Что происходит при обжиге извести
1. Химическая реакция обжига
Основным компонентом известняка является карбонат кальция (CaCO₃). При нагревании во вращающейся печи карбонат кальция подвергается реакции разложения:
CaCO₃ → CaO + CO₂↑
Эта реакция начинает активно протекать при температуре около 900°C и становится практически полной при 1100-1200°C. Полученный оксид кальция (CaO, негашёная известь) выгружается из головной части печи, а CO₂ выходит с дымовыми газами из хвостовой части.
Температура обжига должна точно контролироваться:
Слишком низкая температура (<900°C) : Неполное разложение известняка, приводящее к «недожогу» – в готовом продукте содержится значительное количество неразложившегося CaCO₃, активность низкая.
Слишком высокая температура (>1200°C) : Чрезмерное спекание кристаллов оксида кальция, приводящее к «пережогу» – активность продукта снижается, скорость гашения замедляется.
Оптимальная температура (900-1150°C) : Обеспечивает получение высокоактивной извести, широко применяемой в металлургии, производстве карбида кальция, десульфуризации дымовых газов и других отраслях.
2. Ключевые факторы, влияющие на качество извести
Качество извести определяется несколькими факторами:
Фактор | Влияние | Контрольные параметры |
|---|---|---|
Крупность известняка | Более крупные частицы требуют больше времени для обжига | Обычно 10-40 мм; мелкие фракции (10-15 мм) можно использовать напрямую |
Температура обжига | Более высокая температура снижает активность (пережог) | Контролировать в диапазоне 900-1150°C |
Время обжига | Более длительное время снижает активность | Регулировать время пребывания скоростью вращения печи |
Теплотворная способность топлива | Более высокая теплотворная способность означает меньший расход | Выбирать подходящее топливо для повышения эффективности сгорания |

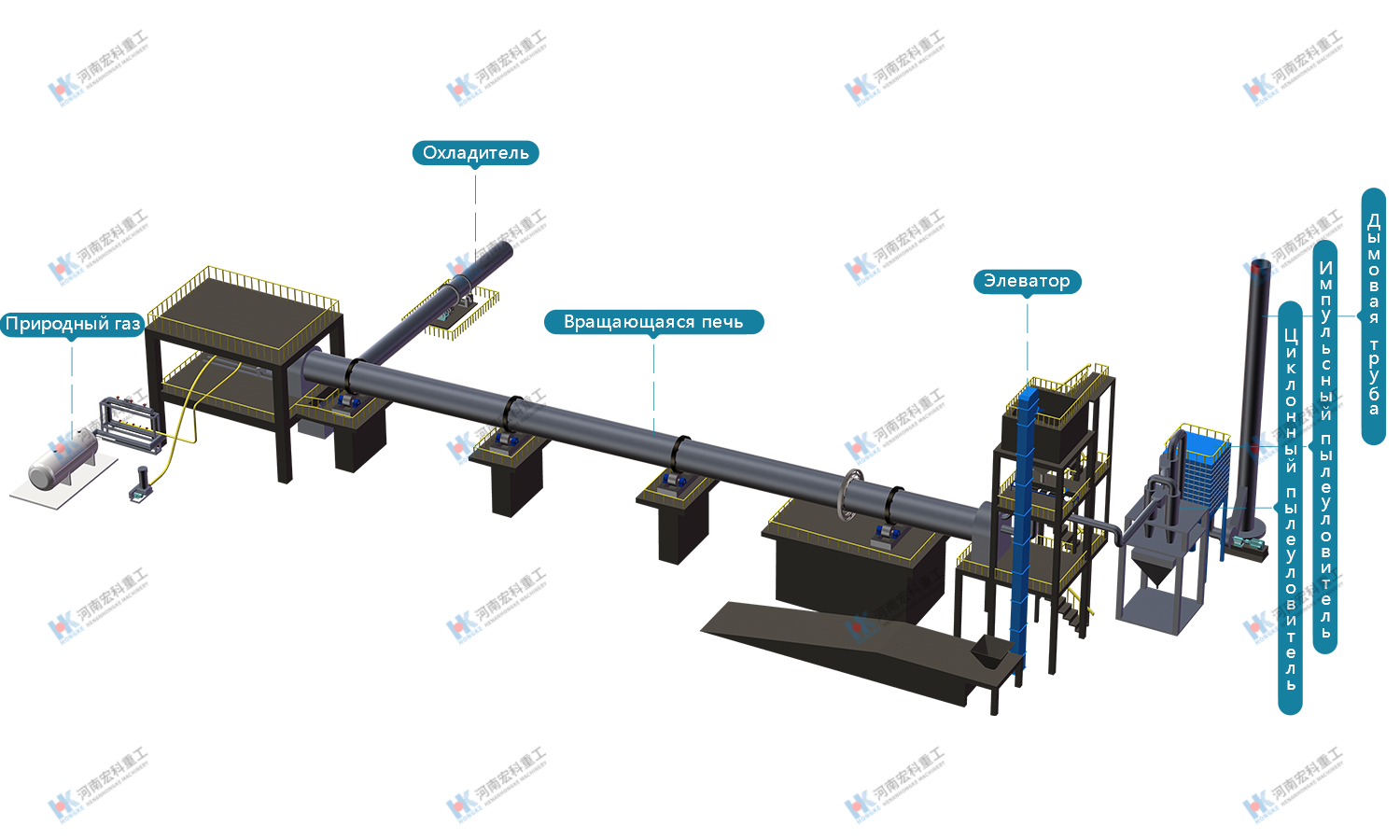

III. Типовая технологическая схема известковой вращающейся печи
Полная линия производства известковой вращающейся печи обычно состоит из следующих основных участков:
Стадия 1: Подготовка и хранение сырья
Дроблёный и просеянный известняк требуемой крупности (обычно 10-40 мм) хранится в бункере. Бункер оснащён верхним и нижним уровнемерами для контроля подачи материала.
Стадия 2: Подогрев
Известняк подаётся ковшовым элеватором в верхний бункер подогревателя, а затем равномерно распределяется по камерам подогревателя через загрузочные трубы. В подогревателе известняк нагревается дымовыми газами из вращающейся печи (1150°C) до температуры около 900°C, при этом примерно 20-25% известняка подвергается предварительному разложению на этой стадии.
Ключевые функции подогревателя:
Повышение тепловой эффективности: Использование тепла отходящих газов для предварительного нагрева сырья, что значительно снижает расход топлива.
Увеличение производительности: Степень предварительного разложения 20-25% при поступлении в печь сокращает время обжига внутри печи.
Низкое гидравлическое сопротивление: Простая конструкция и стабильная работа.
Стадия 3: Обжиг
Предварительно нагретый известняк подаётся гидравлическими толкателями в известковую вращающуюся печь. Внутри вращающейся печи известняк при температуре 900-1150°C далее разлагается на CaO и CO₂. Материал непрерывно пересыпается внутри печи, при этом время пребывания обычно составляет 2-4 часа.
Корпус вращающейся печи является основным оборудованием обжига, и его характеристики напрямую определяют производительность линии:
Проектная производительность | Рекомендуемый размер корпуса печи |
|---|---|
150-200 т/сут | Φ2,5×40 м |
300-400 т/сут | Φ3,0×48 м |
500-600 т/сут | Φ3,6×56 м |
800-1000 т/сут | Φ4,0×60 м ~ Φ4,8×68 м |
Стадия 4: Охлаждение
Высокотемпературная известь (около 1000-1100°C), полученная после разложения, поступает в холодильник. Внутри холодильника она охлаждается нагнетаемым холодным воздухом до температуры ниже 100°C для выгрузки.
Дополнительные преимущества холодильника:
Охлаждение продукта: Снижает температуру извести до температуры окружающей среды +80°C, что облегчает транспортировку и хранение.
Подогрев воздуха для горения: Горячий воздух 600-700°C после теплообмена поступает в головную часть печи и смешивается с топливом для сжигания, что значительно повышает тепловую эффективность.
Зонированная вентиляция: Засыпные шахтные холодильники с зонированной вентиляцией обеспечивают хорошее охлаждение и надёжную работу.
Стадия 5: Транспортировка и хранение готовой продукции
Известь, выгруженная из холодильника, транспортируется через вибрационный питатель, цепной ковшовый конвейер, ковшовый элеватор и ленточный конвейер в склад готовой извести. По требованию заказчика может быть добавлена стадия грохочения для раздельного хранения фракций различной крупности.
Стадия 6: Очистка дымовых газов
Отработавшие газы из хвостовой части печи после смешивания с холодным воздухом направляются в рукавный фильтр для очистки, а затем через вентилятор выбрасываются в атмосферу через дымовую трубу. Торцы вращающейся печи герметизируются с помощью комбинированных пластинчатых уплотнений, обеспечивающих коэффициент подсоса воздуха менее 10%, что эффективно снижает подсос холодного воздуха и утечку запылённых дымовых газов.
IV. Комплектация основного оборудования известковой вращающейся печи
1. Корпус вращающейся печи
Корпус вращающейся печи является основным оборудованием обжига и представляет собой вращающуюся наклонную цилиндрическую конструкцию. Его основные преимущества:
Большая производительность: Одна линия производительностью от 150 до 1000 т/сут.
Плавная работа: Бесшумная работа с низкой вибрацией.
Низкое общее энергопотребление: В сочетании с подогревателем и холодильником тепловая эффективность значительно повышается.
2. Шахтный подогреватель
Шахтный подогреватель является ключевым энергосберегающим компонентом системы известковой вращающейся печи:
Эффективно повышает эффективность подогрева, обеспечивая степень предварительного разложения 20-25% при поступлении в печь.
Может напрямую использовать мелкий известняк 10-15 мм, расширяя диапазон применимого сырья.
Конструкция с низким гидравлическим сопротивлением и низким энергопотреблением.
3. Шахтный холодильник
Шахтный холодильник имеет конструкцию с засыпкой и зонированной вентиляцией:
Температура извести на выходе: температура окружающей среды +80°C.
Вторичный воздух, поступающий в печь, может быть предварительно нагрет до температуры выше 700°C.
Уменьшенное количество движущихся частей и специальных материалов, простота обслуживания.
4. Система сжигания
Типы топлива, доступные для обжига извести во вращающихся печах:
Твёрдое топливо: Уголь, кокс и т.д.
Жидкое топливо: Мазут, керосин, дизельное топливо и т.д.
Газообразное топливо: Сжиженный нефтяной газ, генераторный газ, природный газ и т.д.
Выбор топлива должен учитывать местные ресурсы, требования к теплотворной способности и эксплуатационные расходы.
5. Система уплотнений
Торцы вращающейся печи герметизируются с помощью комбинированных пластинчатых уплотнений, обеспечивающих коэффициент подсоса воздуха менее 10%. В сочетании с композитными огнеупорными материалами это эффективно снижает потери тепла излучением.
6. Система пылеулавливания
Для очистки отходящих газов из хвостовой части печи используется рукавный фильтр, обеспечивающий высокую эффективность улавливания и выбросы, соответствующие экологическим требованиям.
V. Как выбрать известковую вращающуюся печь – руководство по принятию решений
Рациональный выбор известковой вращающейся печи является ключом к экономии инвестиций, снижению эксплуатационных расходов, обеспечению качества продукции и получению максимальной экономической отдачи. Ниже приведено систематическое руководство по принятию решений.
1. Подготовка перед выбором
Определение характеристик сырья
Характеристики сырья являются основным фактором при выборе оборудования для обжига. Необходимо определить следующие ключевые параметры:
Содержание CaCO₃ (сортность) в известняке.
Содержание примесей, таких как MgO, SiO₂, Al₂O₃.
Гранулометрический состав известняка.
Потери при прокаливании сырья.
Определение требований к производительности
Определить требуемую проектную производительность (тонн в сутки) исходя из масштаба производства. Известковые вращающиеся печи Hongke Heavy Industry имеют диапазон проектной производительности 150-1000 т/сут.
Определение условий топливоснабжения
Определить доступные типы топлива (уголь, природный газ, мазут и т.д.) и местные цены на энергоносители, так как они напрямую влияют на эксплуатационные расходы.
Определение целевых показателей качества продукции
Различные применения предъявляют разные требования к качеству извести:
Металлургическая известь: Требует высокой активности (>360 мл), низкого содержания серы и фосфора.
Известь для производства карбида кальция: Требует высокого содержания CaO (>92%), низких потерь при прокаливании.
Строительная известь: Требует стабильных характеристик гашения.
2. Справочные параметры для выбора
Проектная производительность (т/сут) | Рекомендуемый размер корпуса печи | Тип подогревателя | Тип холодильника |
|---|---|---|---|
150-200 | Φ2,5×40 м | Шахтный подогреватель | Шахтный холодильник |
300-400 | Φ3,0×48 м | Шахтный подогреватель | Шахтный холодильник |
500-600 | Φ3,6×56 м | Шахтный подогреватель | Шахтный холодильник |
800-1000 | Φ4,0×60 м ~ Φ4,8×68 м | Шахтный подогреватель | Шахтный холодильник |
Примечание: Конкретный выбор должен определяться на основе характеристик сырья, условий топливоснабжения, условий площадки и т.д.
3. Основные принципы выбора
Приоритет применимости
Идеальный выбор должен основываться на условиях сырья, условиях топливоснабжения и целевых показателях продукта заказчика, с акцентом на поиск наиболее подходящего решения. Перед выбором желательно изучить оборудование для обжига, уже используемое для аналогичного сырья.
Соответствие производительности
Выбирать вращающуюся печь с проектной производительностью, соответствующей масштабу производства. Слишком большое или слишком маленькое оборудование отрицательно скажется на эффективности производства и качестве продукции.
Энергоэффективность и экологичность
Отдавать предпочтение системам с высокой тепловой эффективностью и низкими выбросами. Системы вращающихся печей, оснащённые подогревателем и холодильником, имеют значительно более высокую тепловую эффективность по сравнению с обычными вращающимися печами.
Комплексная оценка эксплуатационных расходов
Не ориентироваться только на цену оборудования; необходимо комплексно оценивать:
Энергопотребление: Тип топлива и его расход.
Затраты на техническое обслуживание: Частота отказов оборудования, срок службы огнеупорных материалов.
Затраты на оплату труда: Уровень автоматизации.
4. Распространённые ошибки при выборе
Ошибка 1: Ориентация только на цену корпуса печи без учёта вспомогательного оборудования
Качество вспомогательного оборудования, такого как подогреватель, холодильник и система пылеулавливания, напрямую влияет на работу всей линии. Ориентация только на цену корпуса печи может привести к неправильному выбору вспомогательного оборудования.
Ошибка 2: Игнорирование различий в характеристиках сырья
Известняк из разных источников и разного качества имеет различные характеристики обжига и требования к оборудованию. Использование неправильной конструкции может привести к несоответствию качества продукции требованиям или невыполнению плановых показателей производительности.
Ошибка 3: Недооценка стоимости топлива
Топливо является основной составляющей эксплуатационных расходов известковой вращающейся печи. Теплотворная способность, цена и доступность различных видов топлива сильно различаются. При выборе следует учитывать местные энергетические условия для всестороннего сравнения.
VI. Сравнение известковой вращающейся печи с другим оборудованием для обжига
В производстве извести помимо вращающихся печей существуют также шахтные печи, кольцевые печи, двухшахтные печи и другое оборудование для обжига. Ниже приведено сравнение вращающейся печи с другими основными методами обжига:
Критерий сравнения | Известковая вращающаяся печь | Традиционная шахтная печь | Кольцевая/двухшахтная печь |
|---|---|---|---|
Производительность одной линии | 150-1000 т/сут, подходит для крупного производства | Обычно 100-300 т/сут | 300-600 т/сут |
Адаптивность к сырью | Хорошая, может использовать мелкие фракции 10-15 мм | Требует однородной крупности | Требует однородной крупности |
Качество продукции | Высокая активность, стабильное качество | Качество сильно колеблется | Хорошее качество |
Тепловая эффективность | Высокая (с подогревателем и холодильником) | Средняя | Относительно высокая |
Уровень автоматизации | Высокий | Низкий | Средний |
Инвестиции | Выше | Низкие | Средние |
Наилучшее применение | Крупное производство, высокие требования к качеству | Малое производство, низкие инвестиции | Среднее производство |
VII. Примеры реализации проектов
Ниже приведены реальные примеры применения оборудования известковых вращающихся печей Hongke Heavy Industry в отечественных и международных проектах:
Пример 1: Отгрузка вращающейся печи для активной извести в Египет
Обзор проекта: Комплектное оборудование вращающейся печи для активной извести, заказанное египетским клиентом, было изготовлено и отправлено за границу. Вращающаяся печь для активной извести используется для обжига известняка с получением высокоактивной извести, широко применяемой в металлургии, производстве глинозёма, десульфуризации дымовых газов и других отраслях.
Комплектация оборудования: Включает шахтный подогреватель, корпус вращающейся печи, шахтный холодильник, систему сжигания и полное электрооборудование управления.
Ценность для клиента: Клиент получил полную линию по производству активной извести, удовлетворяющую местный спрос на высококачественную активную известь со стороны металлургической и химической промышленности.
Пример 2: Отгрузка известковой вращающейся печи Φ2,2×60 м в Монголию
Обзор проекта: Комплектное оборудование известковой вращающейся печи Φ2,2×60 м, заказанное монгольским клиентом, было изготовлено и отправлено. Оборудование используется для глубокой переработки местных ресурсов известняка в Монголии, обслуживая близлежащие горнодобывающие и строительные рынки.
Особенности оборудования: Конфигурация Φ2,2×60 м обеспечивает суточную производительность примерно 150-200 тонн, что подходит для средних производственных масштабов.
Ценность для клиента: После ввода в эксплуатацию оборудование значительно повысило эффективность производства и качество продукции клиента, позволив перейти от прямой продажи руды к производству продукции с добавленной стоимостью.
Пример 3: Экологическая известковая вращающаяся печь Φ3×60 м в Корла, Синьцзян
Обзор проекта: Линия производства экологической известковой вращающейся печи Φ3×60 м, приобретённая клиентом в Корла (Синьцзян), была смонтирована и введена в эксплуатацию. Линия оснащена современным шахтным подогревателем, шахтным холодильником и системой рукавного фильтра, что соответствует строгим экологическим требованиям региона Синьцзян.
Особенности оборудования: Конфигурация Φ3×60 м, суточная производительность примерно 300-400 тонн, оснащена полным комплексом природоохранного оборудования с соблюдением нормативов выбросов.
Ценность для клиента: После ввода проекта в эксплуатацию клиент получил стабильные мощности по производству высококачественной извести, что позволило удовлетворить местный спрос на известь со стороны предприятий по производству карбида кальция и металлургической отрасли, достигнув как экономического, так и экологического эффекта.
Услуги по индивидуальному проектированию решений
Каждый проект известковой вращающейся печи уникален – характеристики сырья, масштаб производства, условия топливоснабжения и целевые показатели продукта различны, и ни одно стандартное решение не подходит для всех случаев. Именно поэтому мы предлагаем профессиональные услуги по индивидуальному проектированию решений «один на один»:
Если у вас уже есть данные анализа сырья: Пожалуйста, предоставьте нам сортность вашего известняка (содержание CaCO₃, примеси MgO и т.д.), целевую производительность, доступные условия топливоснабжения и требования к качеству конечного продукта. Наша профессиональная инженерная команда на основе ваших фактических данных разработает полное решение – от выбора оборудования до конфигурации системы.
Если вы ещё не проводили анализ сырья: Мы рекомендуем сначала провести базовый анализ сырья. Вы также можете связаться с нами – мы предоставим консультационные услуги и техническую поддержку по анализу сырья.
Наши услуги включают:
Подбор модели и спецификации известковой вращающейся печи с учётом характеристик сырья
Подбор и комплектацию оборудования для всей производственной линии (подогреватель, вращающаяся печь, холодильник, система сжигания, система пылеулавливания, транспортная система)
Рекомендации по компоновке оборудования и планировке площадки
Оценку инвестиций и экономический анализ
Шеф-монтаж, пусконаладочные работы и обучение операторов
Свяжитесь с нами: Независимо от того, на каком этапе находится ваш проект – на этапе обоснования технологической схемы, выбора оборудования, или уже в процессе производства, требующем оптимизации и модернизации, – мы будем рады вашему обращению.
Правильный способ обращения к производителю: Сообщите нам тип вашего известняка, целевую производительность, доступные условия топливоснабжения и требования к активности конечного продукта – наши инженеры точно подберут для вас наиболее подходящее решение по известковой вращающейся печи.
